论如何将耳机 DIY 成 4.4mm 平衡接口

记录

入了一个 BTE-8,手里一堆 3.5mm 单端接口的便宜耳机瞬间就不香了,于是看看怎么把它们改成 4.4mm 来嘟爆 BTE-8。


插头比耳机贵

好家伙这插头是真贵,某宝平均五六块一个。最后找到一家 4.59 ¥ 不包邮的,买了俩练手,成功后又买了五个。
焊接推荐多整点助焊剂,主打一个拉满,这玩意焊接时间太长会把绝缘塑料融了,虽然可能还是能绝缘,但是会巨丑。
再整点好点的焊锡,不要学我拼多多直接购入垃圾电解焊锡,半天搞不上锡,焊上了也是一坨。我还以为是我太菜焊不来。

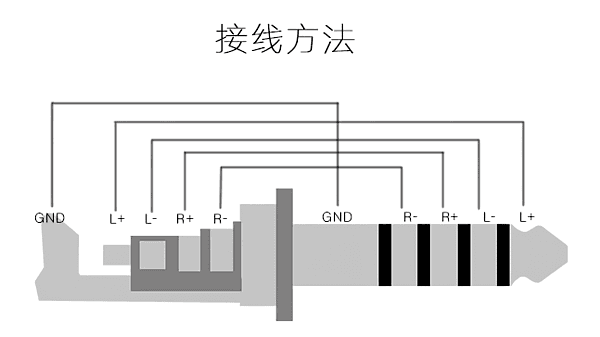

接头引脚定义图

bal GND 接地可以不接,实际上挺多平衡线应该都没有接这端,而且很多线也没有专门设计一股线来接这端。完全不影响使用。

编织线我还没改过,只说下普通的线。

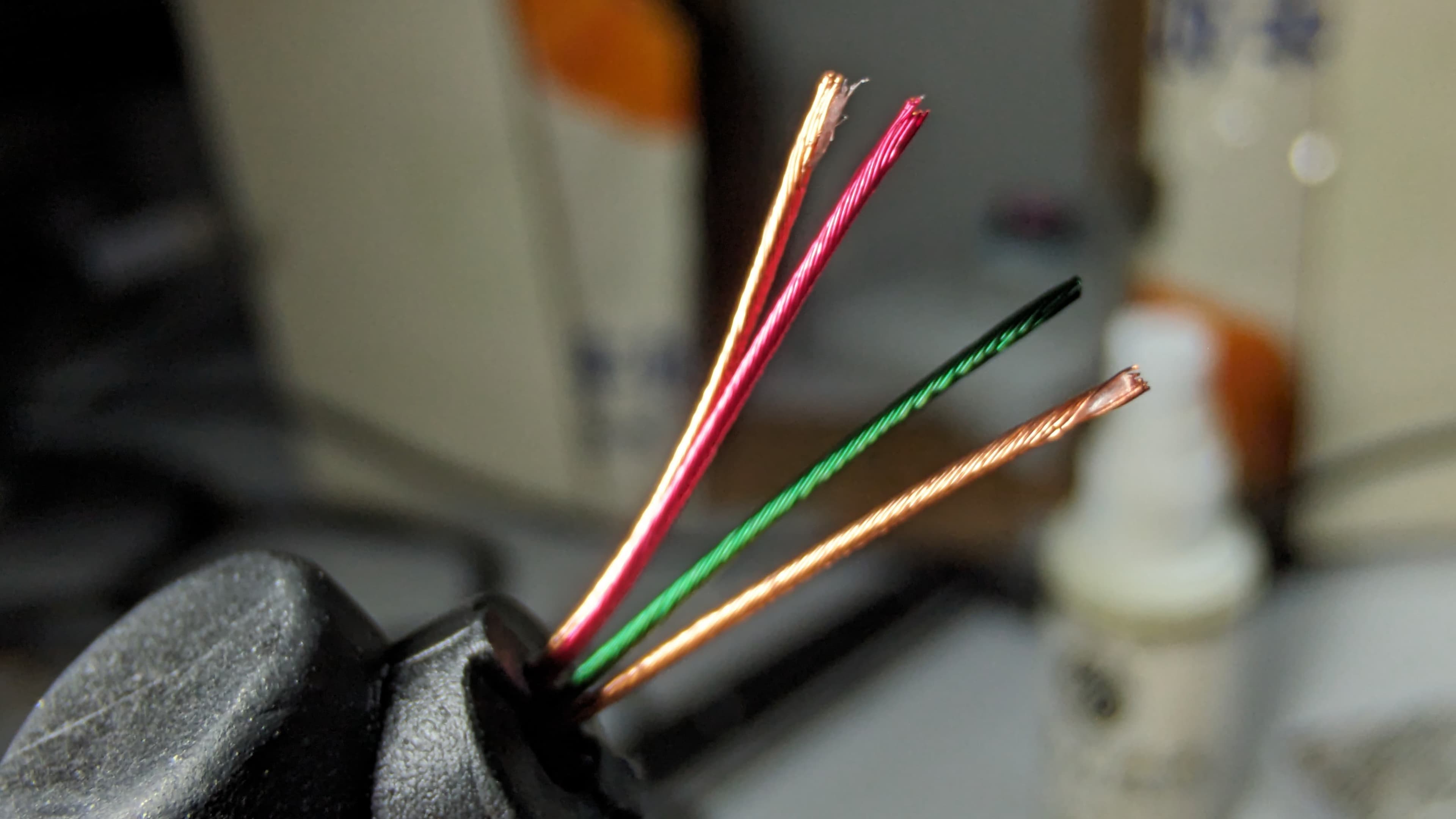

一般把线剪断,剥开线皮能看到两股铜色的线、两股分别为红绿色的线。
推荐使用万用表测量每股线的关系,如果没有的话(比如我),可以参考下面: 示例图

  • 绿线:左声道正极
  • 红线:右声道正极
  • 铜色:负极(可以根据紧贴着哪根线来判断左右声道)

焊接

首先剪线剥皮,找好每股线,先给烙铁头上锡,直接贴线芯上就能烫开漆层上锡。
然后直接焊上,怕翻车就助焊剂给够,尽量一击脱离。

注意:先穿过插头外壳和热缩管,不然会和我一样变成猪比

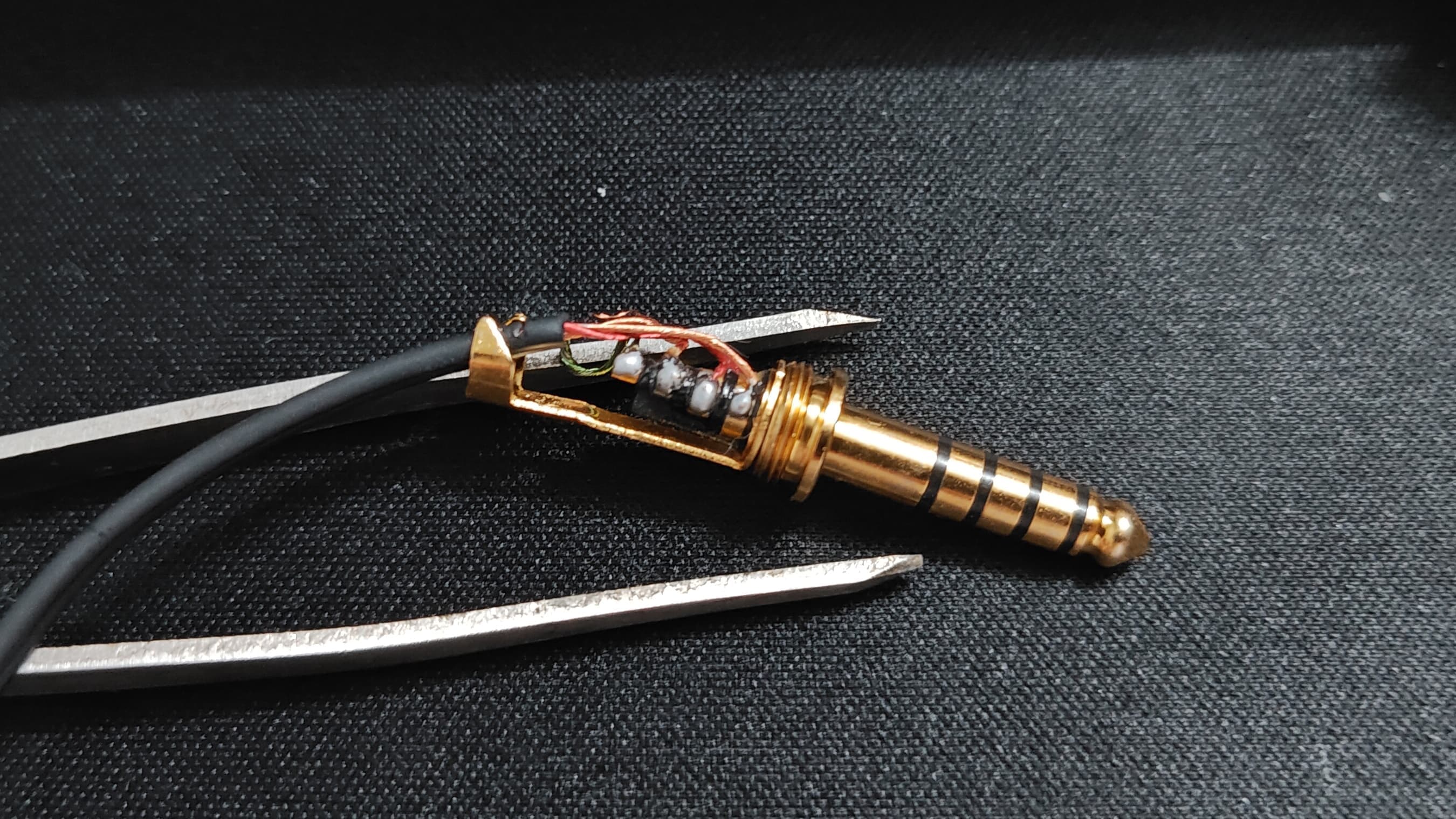

那么根据定义图接好就是这样(这条没拍好没焊好,另一条焊的比较好的没拍,法克了): 示例图

然后把线排好,焊接的时候可以竖着焊,调好线芯方向,不然这一步会比较折磨,比如线硬了按不下去或者线芯散了断了几根。
后面尾夹可以用来夹住线,防止乱跑同时加固。

然后就可以先把外壳旋上,然后插机器上试试响不响。但是不建议这样做,最好还是有万用表测测有没有短路,不然有可能烧机器。

测试没有问题就可以热缩管套上加固,外壳旋紧,有条件可以再灌点绝缘胶加固。

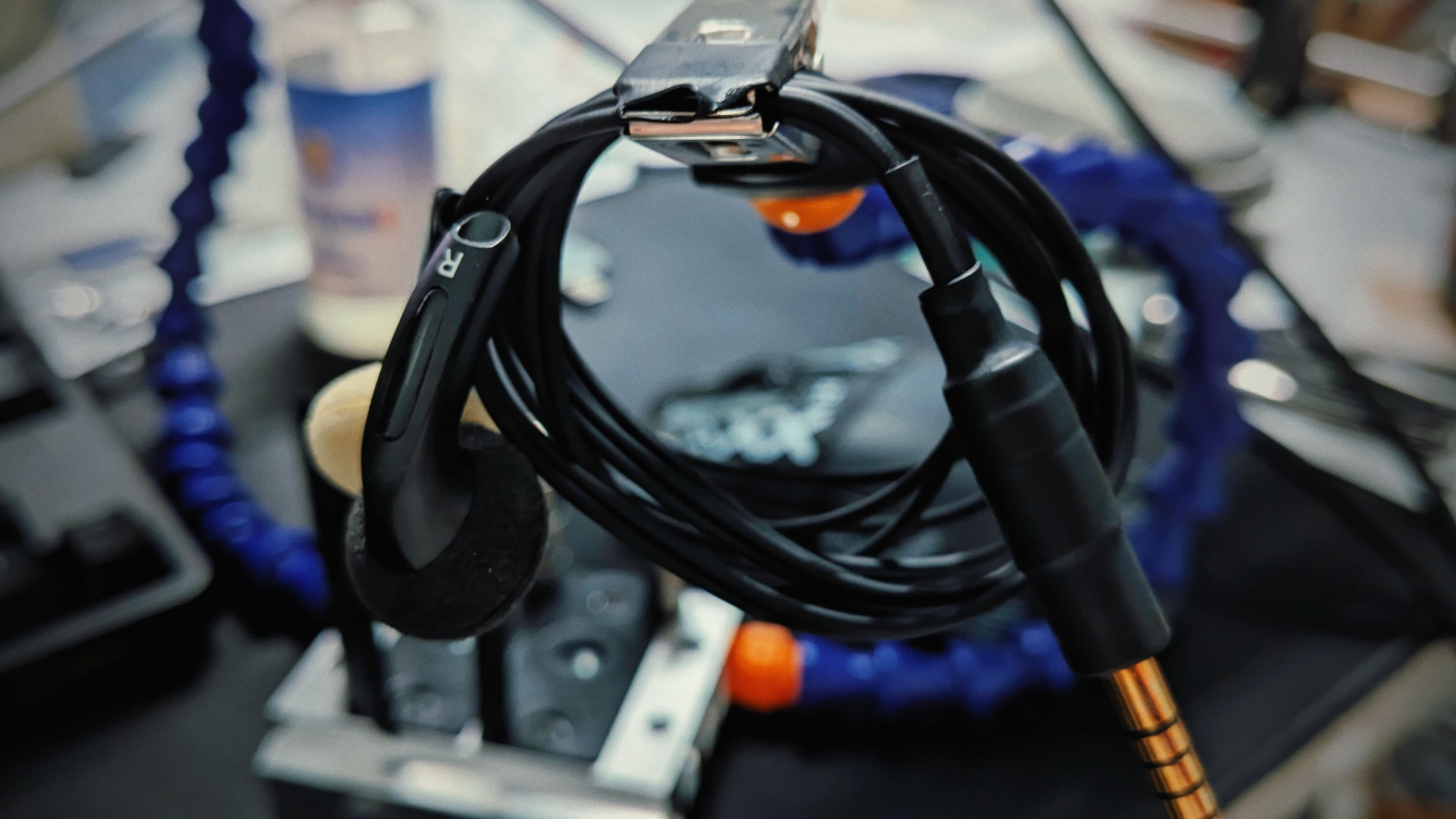

最后的成果就是这条潜 25 十周年纪念版 - 4.4 平衡接头 示例图

the end.
